| 模塊名稱 | 功能指標 |
| 51系列CPU模塊 | 支持80C31、80C51，含32K SRAM、64K ROM組成數據總線、地址總線和控制總線 |
| Cygnal51CPU模塊 | 采用美國Cygnal公司的嵌入式單片機C8051F020芯片，含32K SRAM，組成數據總線、地址總線和控制總線 |
| 譯碼模塊 | 采用LATTICE公司的ispLSI1016E完成整個系統的譯碼工作 |
| 模塊名稱 | 功能指標 |
| 8位并行AD模塊 | 由AD0809模數轉換電路組成8路8位AD。 |
| 8位并行DA模塊 | 由兩只DA0832數模轉換電路組成2路8位DA。 |
| 12位并行AD模塊 | 由AD574模數轉換電路組成12位AD。 |
| 12位并行DA模塊 | 由TLV5613數模轉換電路組成12位DA。 |
| I/O 擴展模塊 |
由兩塊74LS244芯片擴展成16路并行輸入電路。 由兩塊74LS273芯片擴展成16路并行輸出電路。 用74LS164芯片組成串轉并輸出電路。 用74LS165芯片組成并轉串輸入電路。 |
| 轉換模塊 |
用LM311實現V/F電路和F/V電路 用TLC549芯片組成串行AD轉換電路。 用TLC5615芯片組成串行DA轉換電路。 |
| 模塊名稱 | 功能指標 |
| RS232/RS485/CAN總線通信模塊 |
由MAX232芯片組成RS232通信電路，MAX485芯片組成RS485通信電路。 由SJA1000芯片和TJA1050芯片組成CAN總線電路。 |
| USB通信模塊 | 由1581芯片組成USB2.0通信模塊 |
| 網絡控制器模塊 | 采用RTL8019AS芯片 |
| 模塊名稱 | 功能指標 |
| 靜態顯示模塊 | 由74LS164芯片驅動 |
| 動態顯示模塊 | 采用8位8段LED數碼管。 |
| 液晶顯示模塊 | 提供128*64點陣的液晶顯示屏 |
| CPLD模塊 | 采用LATTICE公司1032芯片 |
| 4*4行列式鍵盤 | 公共鍵盤 |
| 模塊名稱 | 功能指標 |
| 繼電器模塊 | 由兩個5V繼電器、2個12V繼電器和2個24V繼電器組成。 |
| 光耦隔離模塊 | 由3個TLP521-4芯片組成12入12出。 |
| LED顯示模塊 | 用16個LED燈組成邏輯電平測試電路 |
| 開關量模塊 | 用16個按鍵組成高低電平輸出電路 |
| 模塊名稱 | 功能指標 |
| IC卡讀寫模塊 | I2C總線實現IC卡的讀寫及識別 |
| 直流電機 | 帶驅動小直流電機，測速部分由1個霍爾傳感器組成 |
| 步進電機 | 采用四相步進電機，帶驅動電路 |
| 交通燈模塊 | 采用16個LED燈和四位數碼管組成。 |
| 語音處理模塊 | 采用1730專用語音芯片組成 |
| PWM調制模塊 | 由324運放芯片組成,用于小直流電機調速 |
| 架構 | ARM Cortex-A7 | |
| 核心數 | 4核 | |
| 主頻 | 1.2GHz | |
| 內存 | 1GB DDR3 | |
| 存儲 | 8GB eMMC | |
| 尺寸 | 68*45mm | |
| 連接方式 | 板對板連接器 | |
| 電源管理 | AXP221S | |
| 工作電壓 | 5V | |
| 工作溫度 | -40℃~ +85℃ | |
| 工作濕度 | 10-90％RH無凝露 | |
| 操作系統 | Linux3.10+QT5.9 | |
| 功能 | 數量 | 參數 |
| LCD | ≤2 | 最大RGB888 24位，最高支持1920x1080@60fps； |
| HDMI | 1 |
HDMI 1.4，支持1080p@60fps； HDCP 1.2 加密保護； |
| LVDS | 1 | 2個8位數據通道，2個時鐘通道，最大支持1920x1080@60fps |
| MIPI_DSITBD | 1 | MIPI DSI V1.01&MIPI D-PHY V1.00，4個數據通道，最大支持1080p@60fps |
| TVOUT | 4 | 4通道CVBS輸出，支持NTSC和PAL制式 |
| CAMERA | ≤2 |
CSI0：1個8/16位并行接口（DVP），最大支持5-Megapixel，支持1080p@30fps CSI1：1個8/16/24位并行接口（DVP），最大支持5-Megapixel，支持720p@30fps |
| TVIN | 4 | 4通道CVBS輸入，支持NTSC和PAL制式 |
| SD/MMC/SDIO | ≤4 |
最高支持 50MHZ的SD和SDIO卡的1 位或 4 位傳輸模式規范 SD/MMC/SDIO0 ：4位數據總線（燒寫用） SD/MMC/SDIO1 ：4位數據總線 SD/MMC/SDIO2 ：8位數據總線（核心板eMMC占用） SD/MMC/SDIO3 ：4位數據總線 |
| USB HOST | 2 | USB 2.0 （最高支持 480 Mbps） |
| USB OTG | 1 | USB 2.0 （最高支持 480 Mbps） |
| IIS/PCM | ≤2 | 最高支持2個 I2S Audio； |
| AUDIO CODEC | 1 | 1路差分PHONEOUT，1路立體聲耳機輸出 ,1*MIC,1*LINEIN |
| UART | ≤8 |
每個最高支持 115200 UART0 ：3線，debug口 UART1 ：8線串口 UART2/UART3 ：5線串口 UART4/UART5/UART6/UART7 ：3線串口 |
| SPI | ≤4 | 全雙工同步串行接口，最大時鐘頻率為100MHZ。它可配置為支持主 / 從模式，有2個片選來支持多個外設。 |
| IIC | ≤5 | 最大支持400Kbps |
| Ethernet | ≤2 |
1路10/100Mbps自適應； 1路10/100/1000Mbps自適應 |
| PWM | ≤8 | 支持PWM output和capture input |
| JTAG | 支持 | |
| KeyPad Port | 支持 | Up to 8*8； |
| KEYADC | ≤2 | 6位，2通道，輸入電壓范圍0-2V，用于模擬按鍵檢測，轉換速率最高可達250HZ |
| SMCTBD | ≤2 | 支持ISO/IEC 7816-3:1997(E) 及EMV2000(4.0)標準 |
| CIR | ≤2 | |
| SATA | 1 | 最大支持3.0Gbps |
| 資源模塊 | 介紹 |
| 電源模塊 |
使用TD6821電源管理芯片，可生成3.3V和1.9V直流電壓 供系統使用。在該模塊中提供了2個電源輸入口，一個是 MiniUSB接口，另一個是DC5V火牛接口。 |
| 數碼管顯示模塊 |
使用74HC164芯片，可擴展IO，只需2個IO口即可控制數 碼管的8個段選數據口，采用的是共陰數碼管。 |
| RS485模塊 | 使用MAX3485芯片，可實現RS485通信 |
| CAN模塊 | 使用TJA1040芯片，可實現CAN通 |
| RS282模塊 | 使用MAX3232芯片，可實現RS232通信 |
| TF Card接回 | 可實現TF卡寫入和讀取等操作 |
| LED模塊 | 使用了7個LED燈，可實現流水燈、交通燈等控制 |
| EEPROM模塊 | 使用AT24CO2芯片，可實現IIC-EEPROM功能，存儲的數據掉電不丟失 |
| SRAM模塊 | 使用IS62WV12816芯片，可實現外部SRAM的擴展功能，最大可擴展到1MB |
|
模式選擇 |
BO0T模塊選擇端子∶TMS320F28335芯片的啟動方式選擇端子，通過撥碼開關不同狀態選擇不同啟動模式，默認選用FLASH啟動 |
| 液晶屏接口 | 可直接插入LCD1602/LCD12864液晶屏 |
| 主控芯片 | TMS320F28335芯片，核心控制器，主要學習其內部資源的使用 |
| 引腳 | 將主芯片的88個GPIO、外設接口、5V/3.3V電源口全部引出 |
| 直流電機模塊 | 使用TC1508S芯片，可控制2路直流電機和1路四線雙極性步進電機 |
| 繼電器模塊 | 使用直流5V繼電器，建議在低壓段控制，不要使用高壓220V，以免造成人身安全問題 |
| 蜂鳴器模塊 | 使用無源蜂鳴器，可實現報警、音樂播放等功能 |
| 步進電機模塊 | 使用ULN2003芯片，可實現1路五線四相步進電機控制，還可用于驅動直流電機 |
| 溫度采集接口 | 可連接熱敏電阻探頭傳感器測溫 |
| ADC模塊 | 使用芯片內部ADC，測試電位器電壓值 |
| DAC模塊 |
使用TLV5620芯片，將數字信號轉換為模擬信號輸出，可 輸出4路模擬信號 |

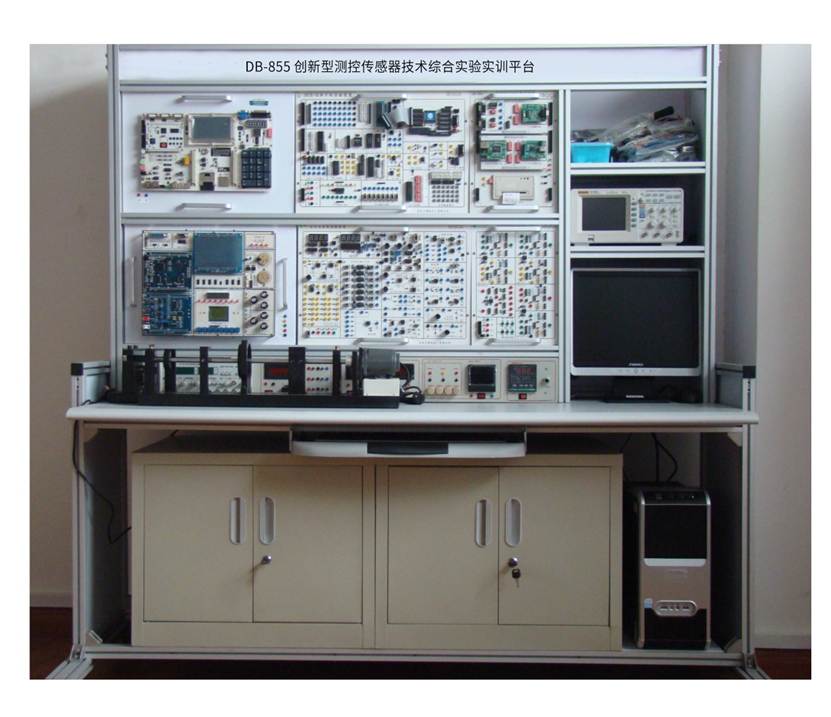

| 復位按鈕 | 當系統癱瘓或需要重啟系統時可操作此按鈕 |
| JTAG接口 | 使用標準的2*7雙排公頭，可將DSP仿真器插入此口 |
| 按鍵模塊 | 使用3*3矩陣鍵盤，可用于數據的輸入等控制 |
| 音頻模塊 | 使用TLV320AIC23芯片，可實現音頻播放、錄音等功能 |
| 序號 | 名稱 | 單位 | 數量 | 備注 |

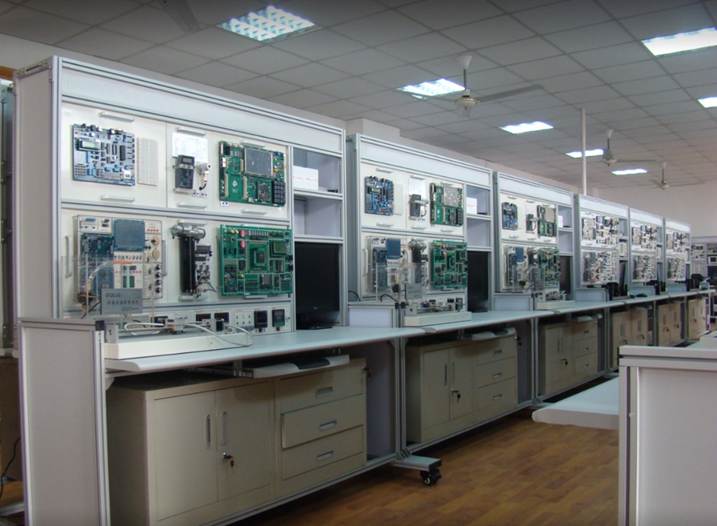

| 1 | 實驗控制屏 | 套 | 1 | |
| 2 | 實驗桌 | 張 | 1 | |
| 3 | 掛箱與模塊 | 套 | 1 | 傳感器由多種傳感器和信號調理模塊 |

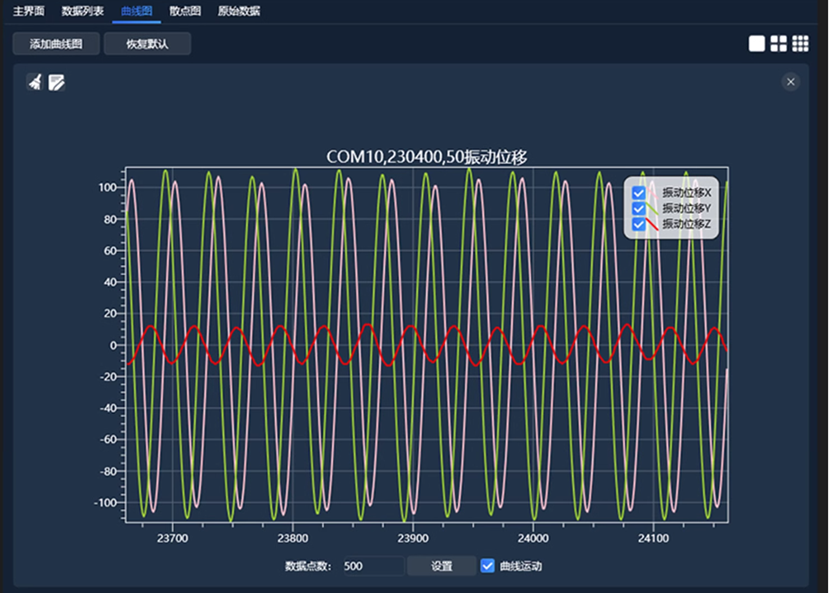

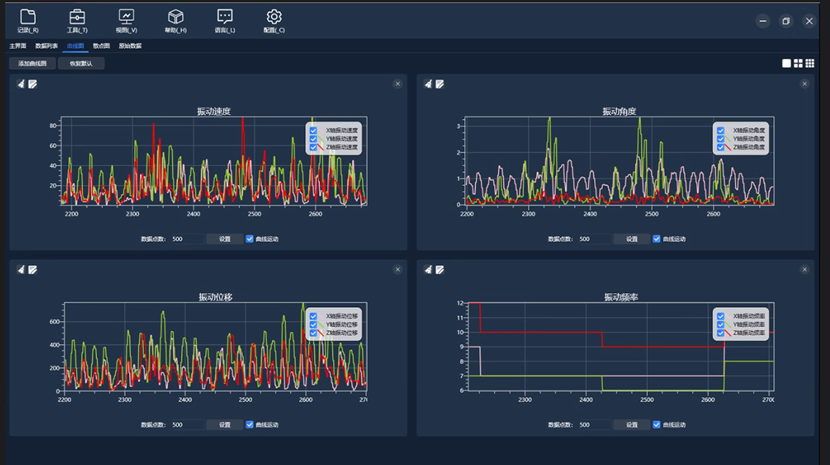

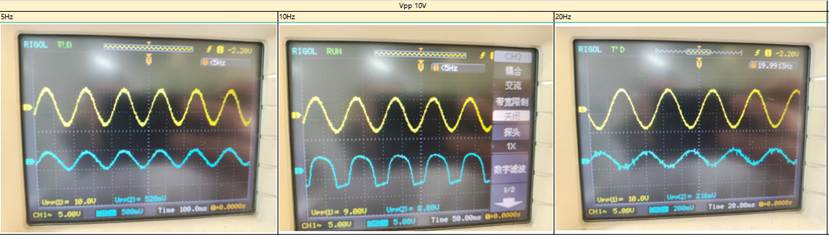

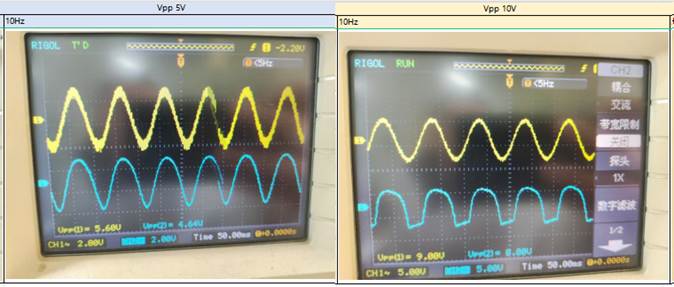

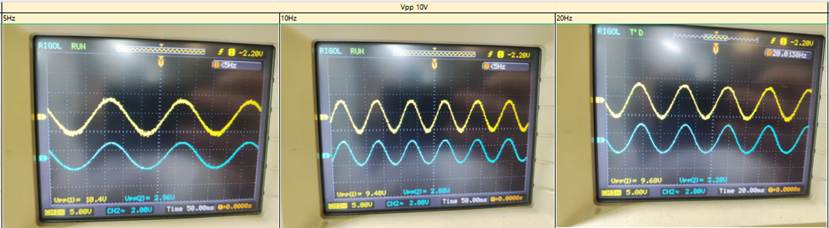

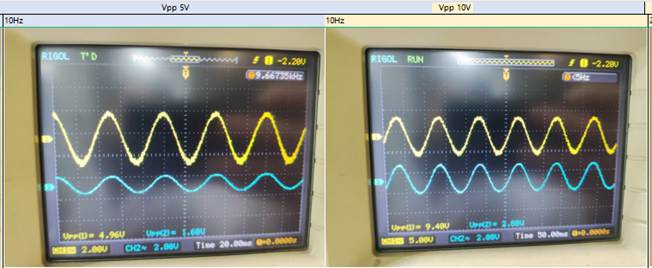

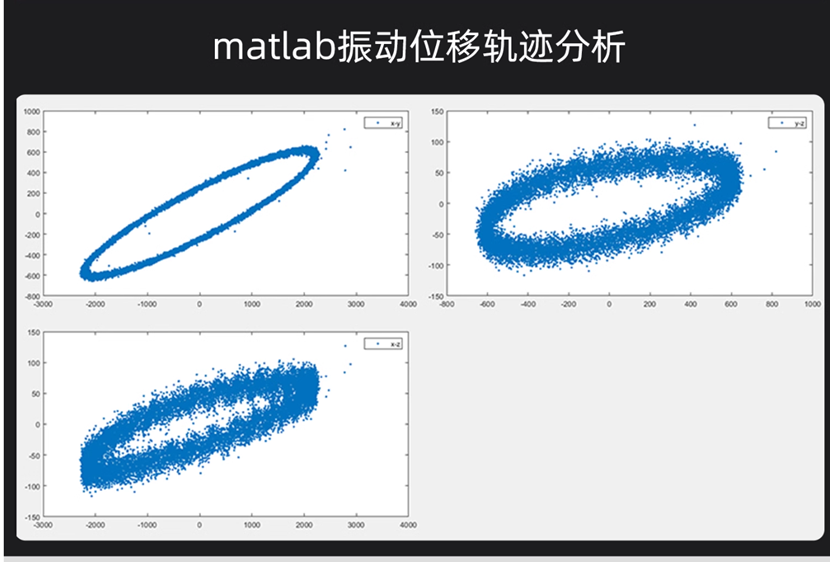

| 三軸數采振動源模塊 | ||||
| 控制器單元掛箱 | ||||
| 信號轉換單元掛箱 | ||||
| 通信與打印機單元掛箱 | ||||
| 鍵盤與顯示單元掛箱 | ||||
| 對象控制單元掛箱（一） | ||||
| 對象控制單元掛箱（二） | ||||
| ARM單元掛箱 | ||||
| 信號與系統實驗掛箱 | ||||
| 自控原理與計算機控制掛箱 | ||||
| 測控電路實驗掛箱模塊 | ||||
| DSP CPU 掛箱 | ||||
| 4 | 常用工具 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；尖嘴鉗1把。 |
| 5 | 實驗說明書 | 套 | 1 | 指導學生實訓 |
| 6 | 開放實驗室信息管理系統 | 套 | 1 | 附一 |
| 7 | 傳感器原理與應用技術多媒體課件教學系統 | 套 | 1 | 附二 |
