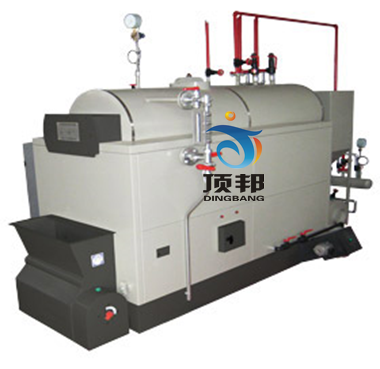

臥式燃煤鍋爐模擬器是鍋爐操作的教學設備，選用國內常用具有代表性的典型爐型作為實際操作培訓考核機機型，根據TSGG6001-2009《鍋爐安全管理人員和操作人員考核大綱》的要求，將《大綱》中規定的鍋爐實際操作培訓考核的內容，結合總局組織全國專家編寫的考核試題作為考核機科目，在鍋爐培訓考核機上得以實現。采用微機控制技術通過指導語言、燈光顯示、電感效應，實現機電一體化，在培訓考核機上演示鍋爐運行的各種工況和故障狀態，供操作人員進行實際操作訓練和考核。培訓考核機模仿了鍋爐結構，配置了相應的附屬設備和安裝了與實際一樣的水、汽、油、氣管路和操作閥門。操作簡便，使用直觀，不用燃料，不作熱交換，而操作的動作功能與實際鍋爐一樣，具有真實感，適于鍋爐操作人員教學培訓考核使用。也可作為鍋爐管理人員、檢驗人員培訓教育使用。
在培訓考核機上實現了鍋爐正常操作試題、安全操作考核試題、應急情況處理的考核試題。并將所有試題做出正確操作步驟來規范操作人員的實際操作。滿足了鍋爐操作人員實際操作訓練、考核要求。
1、鍋爐本體、附屬設備、安全附件、閥門等實物仿真，并可進行相應模擬操作，且能夠?qū)\(yùn)行狀況（如壓力、溫度、水位、煤層厚度調節、爐排速度調節、送風和引風量調節）進行顯示；
2、能夠?qū)崿F(xiàn)正常操作、故障設置、應急操作和節能減排操作等科目考試的要求，所有科目考試內容與考核大綱一致；
3、滿足國家司爐人員培訓考核的要求，軟件系統具有題庫管理、隨機組卷、自動限時計時、自動判卷評分、自動記錄存檔、統計、查詢、匯總報表、建檔和存檔等數據庫管理功能；
4、鍋爐選用國內目前在用的具有代表性的典型爐型，按照鍋爐設計圖紙，按一定比例將真實鍋爐縮小制作。鍋爐外形、鍋爐內部結構、配備的附屬設備、安全附件和操作閥門等均為真實部件，能供司爐人員操作；
5、鍋爐與附屬設備操作的安全附件和閥門為信號采集點。系統能將采集到的信號，利用信號傳遞技術輸送到電控柜內，由PLC可編程序控制系統對信號進行處理。利用網絡通信模塊將PLC可編程序控制系統處理的信息傳遞到系統計算機。計算機內利用“力控”軟件應用技術將處理的數據體現在模擬系統客戶端。
6、系統采用電磁傳感技術安裝在鍋爐及附屬設備內安全附件和操作閥門。安全附件和操作閥門內部設計加工良好，配置傳感器安裝部件，以方便傳感器的調試、維修、更換；
7、為方便教學、演示，利用3D動畫技術生動演示了鍋爐組成、安全附件及基本操作的教學。
8、利用二代身份證讀卡技術實現學員信息自動錄入及學員持身份證考核確認功能。
一、臥式燃煤鍋爐模擬機硬件：
| 部件名稱 | 詳細技術參數 |
| 鍋爐本體 |
1、鍋爐本體、鍋爐外衣 2、爐排并且采用LED顯示爐排速度 3、煤斗煤層厚度調節裝置 |
| 鍋爐附屬設備 |
1、鼓風機， 1個 2、引風機， 1個 3、水泵 ， 1個 4、除塵器 ， 1個 5、煙道， 1套 6、風道， 1套 7、除渣機， 1個 8、分汽缸， 1個 |
| 安全附件及閥門 |
1、彈簧式安全閥， 2個 2、270度指針模擬壓力表 ， 1個 3、270度指針模擬壓力表 ， 2個 4、主汽閥， 1個 5、排氣閥， 1個 6、給水閥， 3個 7、止回閥， 2個 8、快排污閥， 1個 9、慢排污閥， 1個 10、水旋塞， 2個 11、汽旋塞，閥門規格為DN25 2個 12、水位計且氣紅水綠模擬顯示水位 2個 13、分汽缸進氣閥， 3個 14、分汽缸出氣閥， 2個 15、疏水管路（含疏水器、閥門） 1套 |
| 電控柜 |
1、以太網可編程控制器 1套 2、爐膛負壓及排煙溫度顯示表 2塊 3、起爐按鈕及指示燈 1套 4、報警器 1個 |
| 系統軟件 | 模擬機軟件系統 1套 |
| 計算機 | 聯想臺式計算機 1臺 |
| 身份證讀卡器 | 二代身份證讀卡器 1個 |
| 名 稱 | 包 括 | |
| 鍋爐考核機本體 | 鍋爐本體、煤斗、前后煙箱等 | |
| 鍋爐附屬設備（模擬） | 鼓風機、引風機、水泵、除塵器、煙道、風道、除渣機、分汽缸（與立式燃油、氣鍋爐共用）等 | |
| 安全附件及閥門（實物） | 安全閥、壓力表、水位表、蒸汽、給水管路系統的操作閥門、風煙道調節擋板等 | |
| 燃煤鍋爐培訓考核試題 | 正常操作、故障排除試題 | |
| 硬件及控制系統 | 電控箱及內部構件、傳感器、各種配線及接頭等 | |
| 附帶備品備件 | ||
| 名 稱 | 包 括 | |
| 臺式計算機 | 1臺 | |
| 軟件加密鎖 | 1個 | |
| Φ22指示燈（綠） | 1個 | |
| Φ16按鈕（紅） | 1個 | |
| Φ12指示燈（綠） | 1個 | |
| Φ12指示燈（紅） | 1個 | |
| 埋入式接近開關 | 1個 | |
| 非埋入式接近開關 | 1個 | |
| 設備尺寸、重量 | ||
| 尺寸 | 長*寬*高=3.14m*1.13m*1.75m 重量200kg | |
